概述

调试是软件开发过程中很重要的环节，它能帮助开发者快速的定位和解决开发过程中碰到的问题。对于HTML5的开发，大家都知道Chrome的DevTools工具有强大的功能和友好的用户体验，不仅能快速方便调试JavaScript、检查HTML页面DOM结构、实时同步更新元素CSS样式，还能跟踪分析页面资源加载性能等问题。对于移动平台的开发者来说，从Android4.4（KitKat）开始，也可以通过Chrome的DevTools工具连接设备对于应用进行调试。

调试效果如图所示：

软件要求

• Android真机或模拟器的系统版本为4.4及以上；
• PC机器上Chrome版本为30及以上。

模拟器调试环境

如果没有Android4.4设备，可以配置Android模拟器来调试。Android模拟器一直都以运行速度慢著称，其实官方已经提供解决方案使用Intel HAXM技术来加速，使得模拟器运行速度有大幅的提升。

硬件要求

• CPU支持Intel VT技术（AMD CPU无法使用HAXM加速）；
• 内存推荐4G；
• Window XP/Vista/7/8（32/64-bit），推荐Windows 7/8（64-bit）。

ADT工具

配置模拟器调试环境需要安装ADT工具，如果已经配置过android开发环境，则可跳过此章节。

下载ADT工具

Android模拟器开发环境需通过ADT工具进行安装，这里不需要下载完整的ADT Bundle，使用独立ADT工具即可：

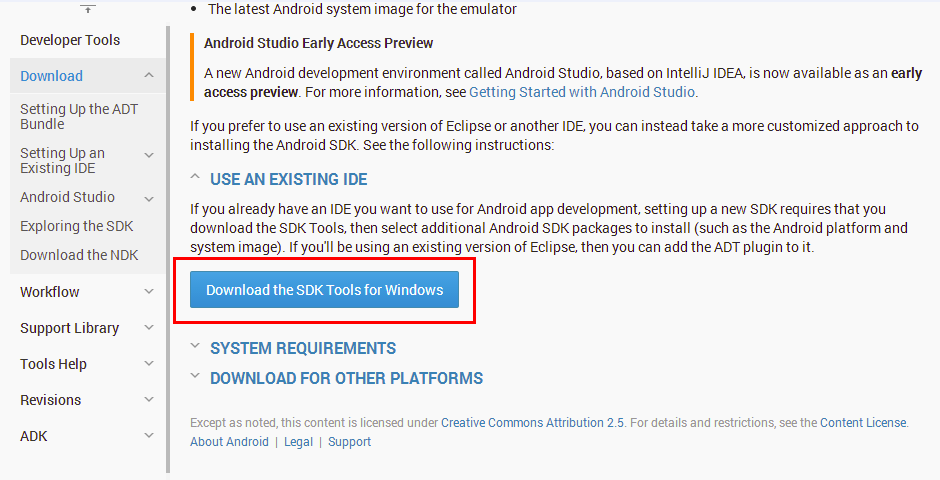

• 进入官网下载Android SDK Tools



  选择windows平台下的独立ADT插件安装包。

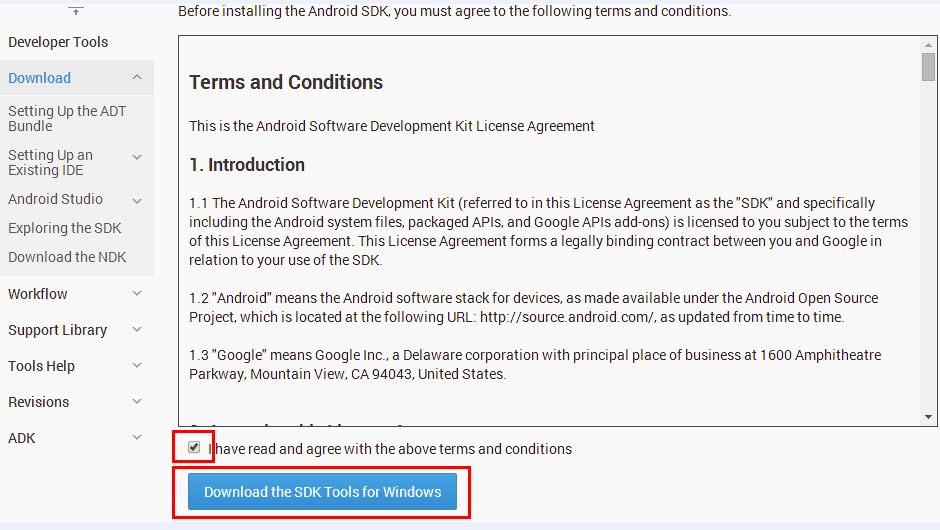

• 同意使用条款和条件



  点击下载按钮。

• 保存安装包

  目前版本为22.6.2，保存到本地为：installer_r22.6.2-windows.exe。

安装ADT工具

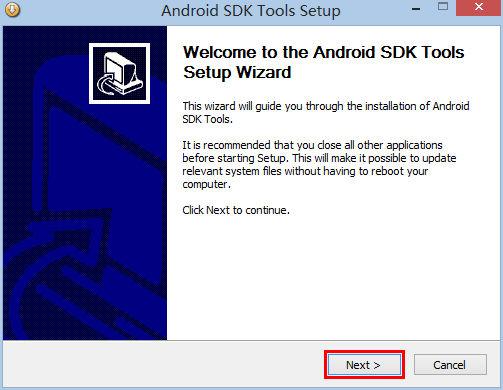

• 双击运行保存的ADT安装文件（install_r22.6.2-windows.exe），开始安装



  选择下一步“Next”。

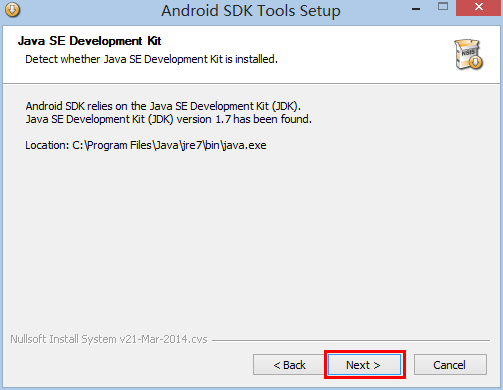

• 配置JDK环境

  如果已经安装了JDK环境，则提示确认：



  直接选择下一步“Next”。

  如果没有安装过JDK，则会提示没有找到：



  需安装JDK，并设置JAVA_HOME环境变量，完成后重新运行ADT安装文件。

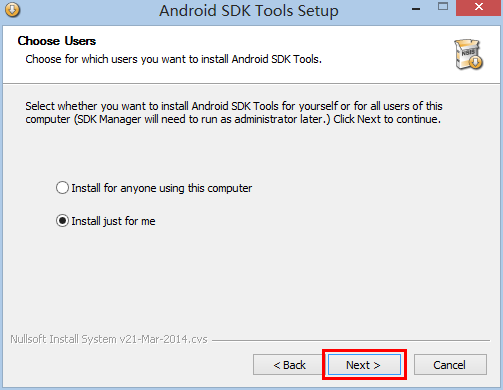

• 选择用户



  选择默认值，仅当前用户使用即可，选择下一步“Next”。

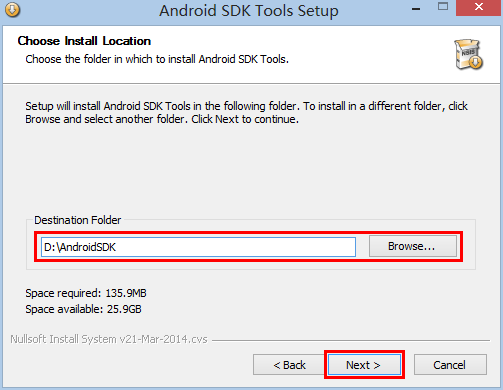

• 选择安装目录



  选择非系统盘目录（如“D:\AndroidSDK”），确保有足够的磁盘空间安装SDK及模拟器文件（至少需要1G的空间）。选择下一步“Next”。

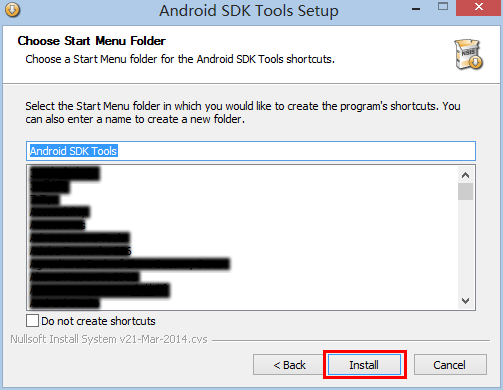

• 选择开始菜单目录



  保持默认值，选择下一步“Next”。

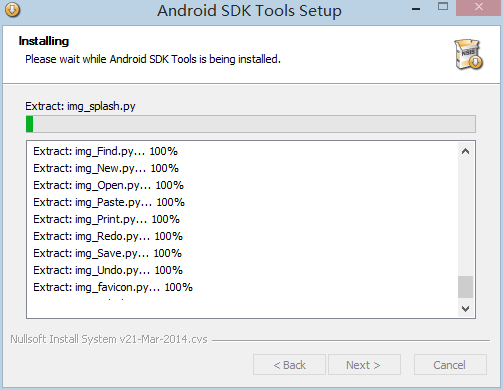

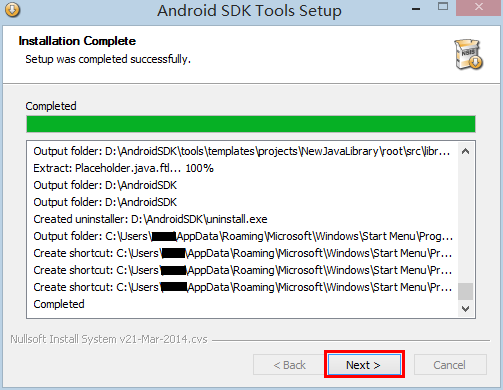

• 解压安装



  完成后，选择下一步“Next”：

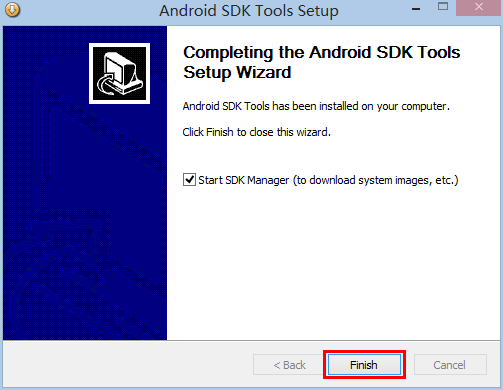

• 完成安装



  选择立即启动SDK管理器（Android SDK Manager），选择下一步“Next”，完成ADT工具的安装。

  如未立即启动，可在Android SDK根目录（如“D:\AndroidSDK”），双击运行“SDK Manager.exe”程序。

下载SDK和模拟器

安装ADT工具后，启动SDK管理程序对各版本编译工具、SDK、模拟器、插件进行管理，如升级、安装、卸载等。如果已经下载了SDK和模拟器，可跳过此章节。

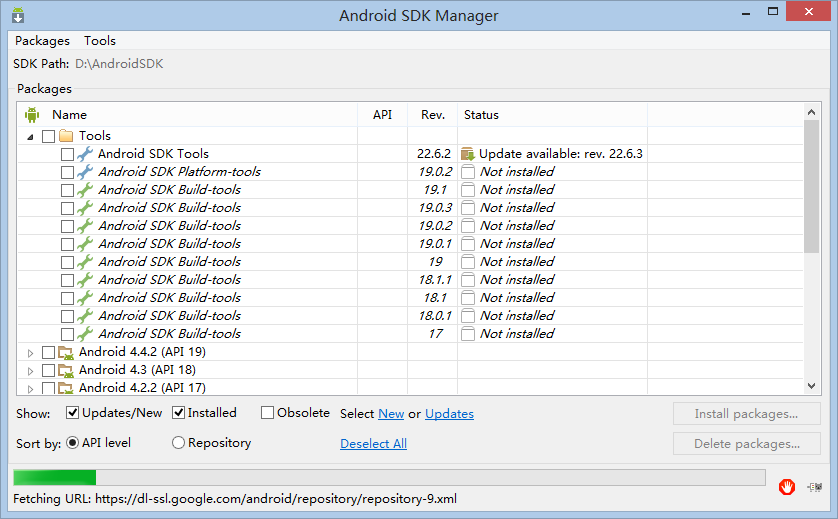

• 更新SDK列表

  启动SDK管理程序后会自动获取最新的工具、SDK、模拟器及扩展插件列表。

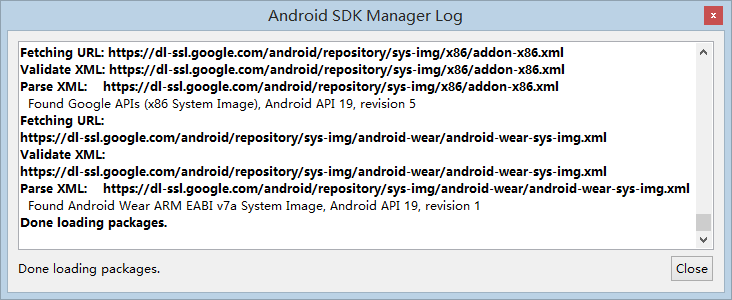

• 列表更新完成

  更新完成后，显示日志：



• 选择下载项

  使用Intel HAXM加速模拟器，必须选择以下项下载：

  目录	项	用途
  Tools	Android SDK Platform-tools	Android平台工具，基础组件
  Android 4.4.2（API19）	SDK Platform	Android4.4.2 SDK，模拟器基础组件
  Android 4.4.2（API19）	Intel x86 Atom System Image	Inter x86平台的Android4.4.2模拟器镜像文件
  Extras	Intel x86 Emulator Accelerator (HAXM installer)	Inter x86平台Android模拟器硬件加速程序

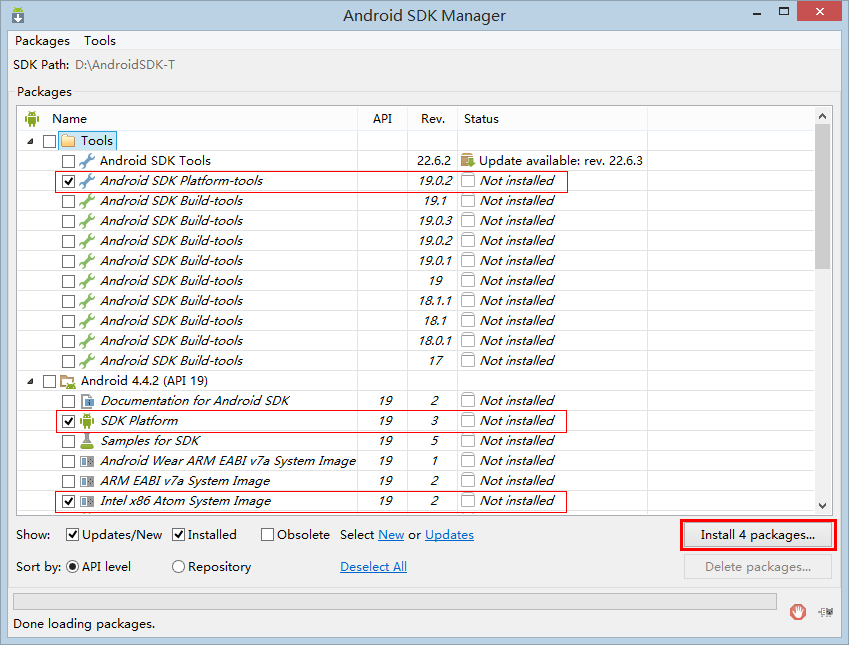

  选择好下载项后，如下图所示：



  选择“Intall 4 Packages...”，开始下载安装。

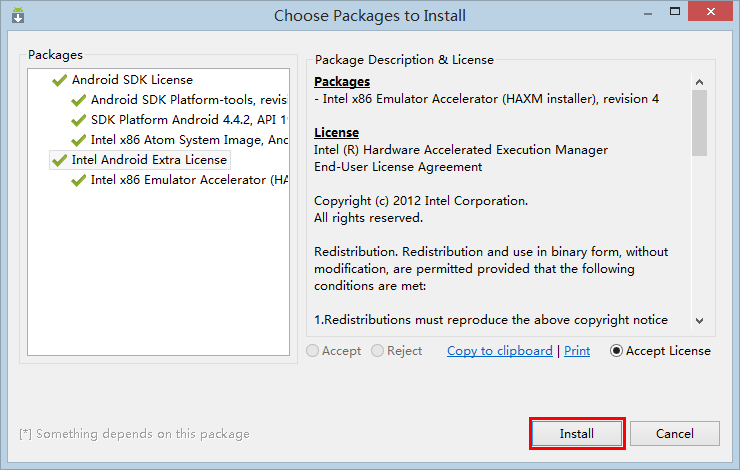

• 接受许可协议



  分别选择右侧packages列表中的项后，选中“Accept License”接受许可协议。然后点击“Install”，开始下载。

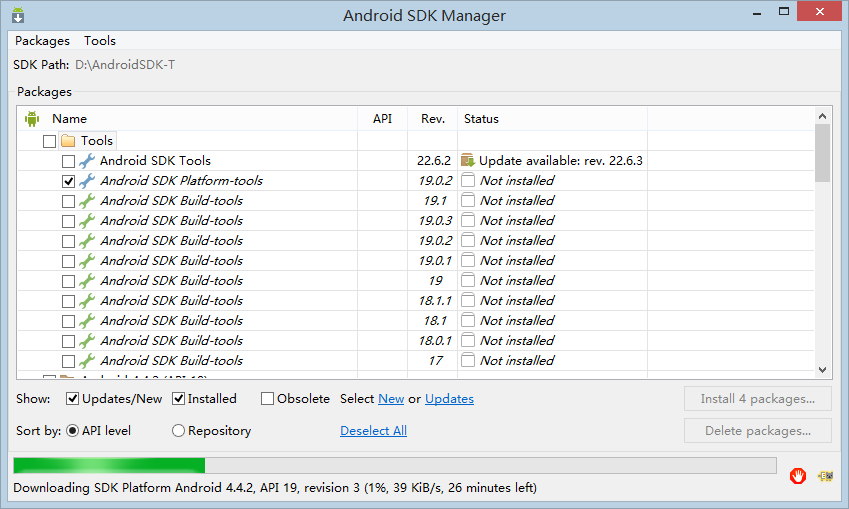

• 开始下载

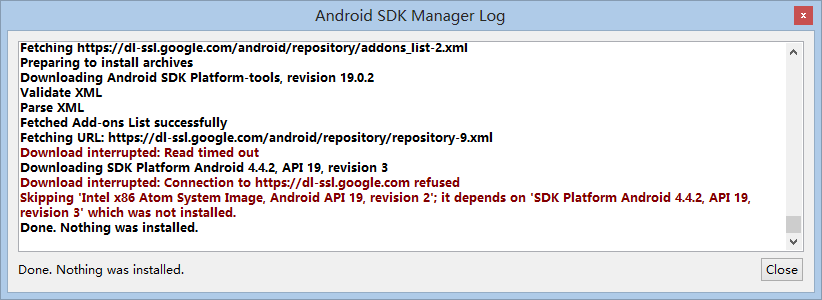

  由于SDK和模拟器镜像文件比较大，下载时间会比较长，而且国内访问google官方网站不太稳定，经常提示下载失败：



  关闭提示对话框，重新下载，或者翻墙后再尝试下载。

安装Intel X86HAXM

下载Intel X86 HAXM插件后，需要到下载目录运行安装程序进行安装，目录为： “%ADT安装目录%\extras\intel\Hardware_Accelerated_Execution_Manager\”。双击运行intelhaxm.exe进行安装，目前新版本为1.0.8，如果已经安装过低版本，建议升级。

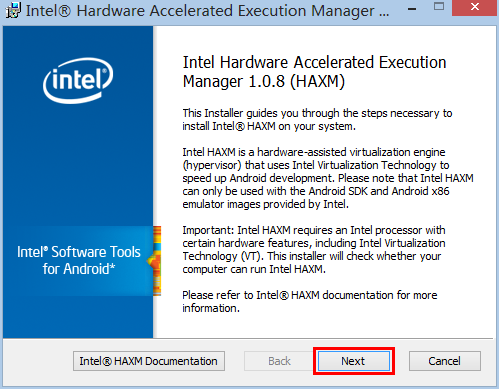

• 开始安装



  选择下一步“Next”。

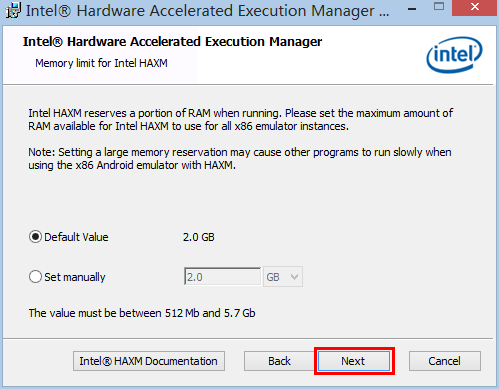

• 配置HAXM使用最大内存



  安装程序会自动计算推荐值，使用默认值，选择下一步“Next”。

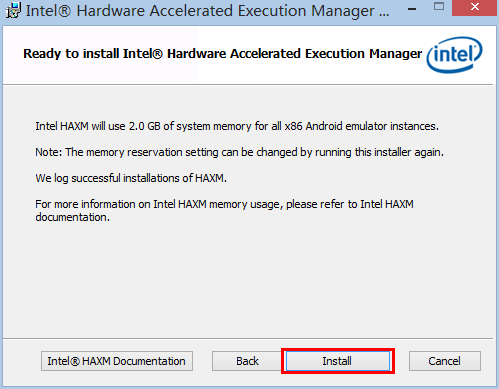

• 确认配置



  选择下一步“Next”。

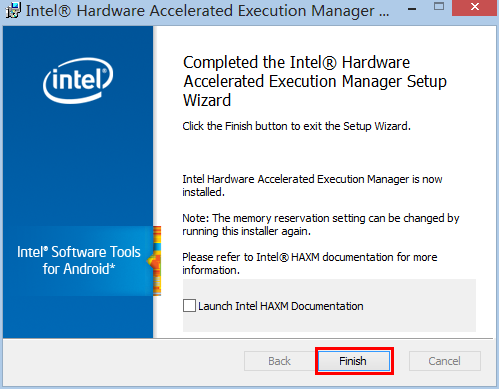

• 完成安装



创建模拟器

ADT工具带Android模拟器管理程序（Android Virtual Device Manager），可在Android SDK根目录（如“D:\AndroidSDK”），双击运行“AVD Manager.exe”程序。

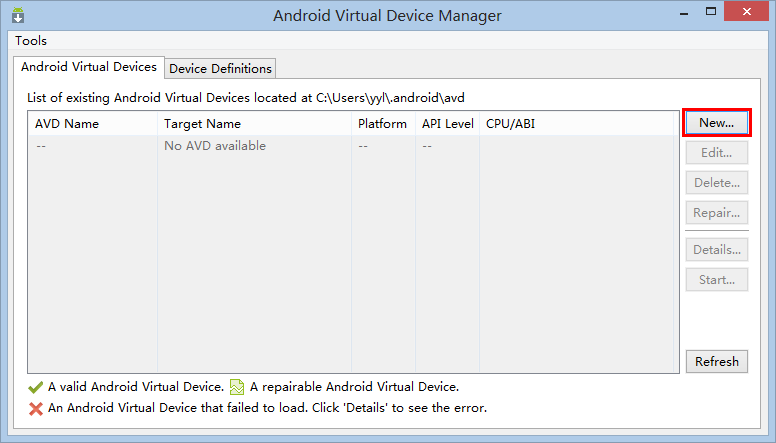

由于没有创建过模拟器，在列表中显示无可用模拟器，点击“New...”开始新建模拟器。

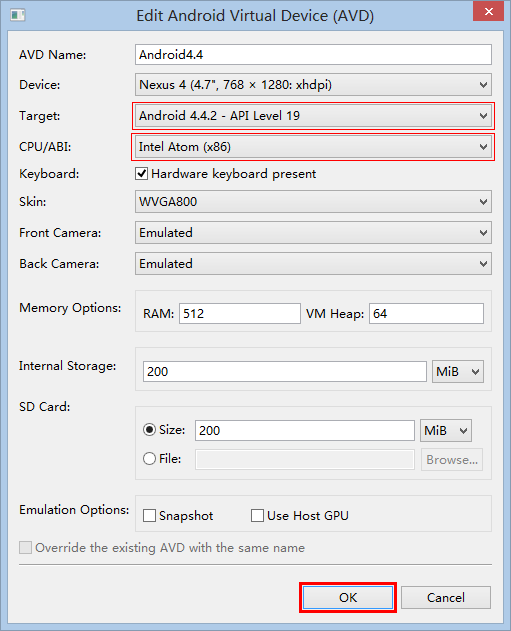

• 新建模拟器



  AVD Name	模拟器名称，根据爱好输入
  Device	模拟设备，根据爱好选择，建议根据显示器分辨率来选择，大显示器选择则高分比率模拟器
  Target	选择“Android 4.4.2 - API Level 19”
  CPU/ABI	选择“Intel Atom (x86)”
  Skin	模拟器皮肤，根据爱好选择，推荐选择WVGA800
  Front Camera	前置摄像头，用不到就选“None”，模拟摄像头就选“Emulated”，使用PC的摄像头就选“WebCam0”
  Back Camera	后置摄像头，与前置摄像头选择类似
  Memory Options	内存大小，根据PC内存大小设置，推荐RAM：512；Heap：64
  Internal Storage	内部存储器大小，根据PC系统盘空间大小设置，推荐200M
  SD Card	SD卡存储器大小，根据PC系统盘空间大小设置，推荐200M

  设置完成后，点击“OK”。

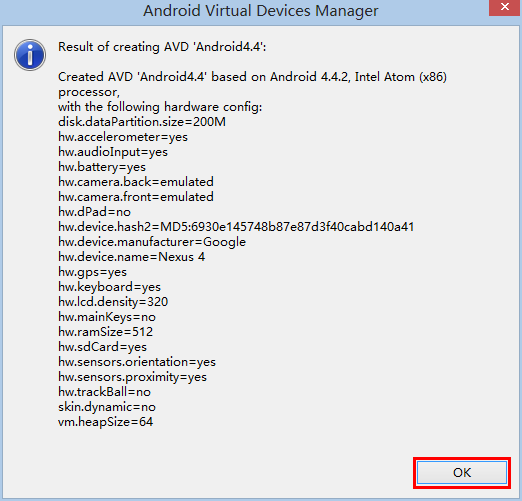

• 确认配置

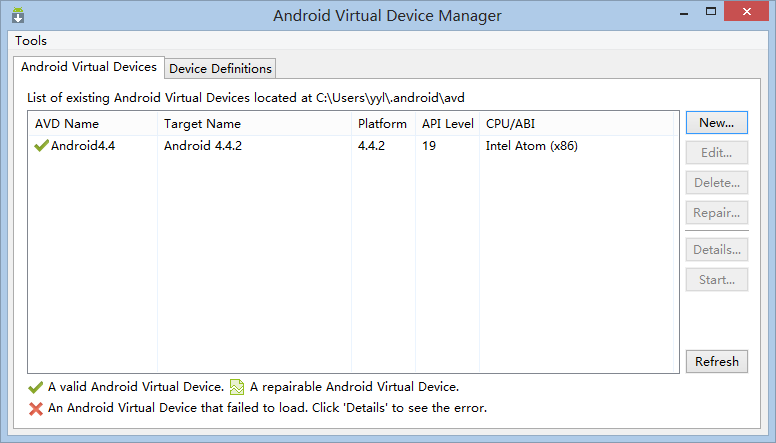

• 创建完成后在模拟器列表中显示



启动模拟器

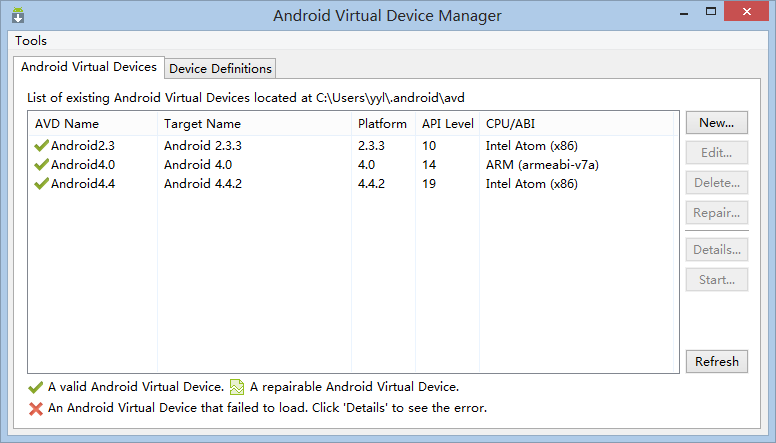

创建完模拟器，每次启动Android模拟器管理程序都能在列表中显示：

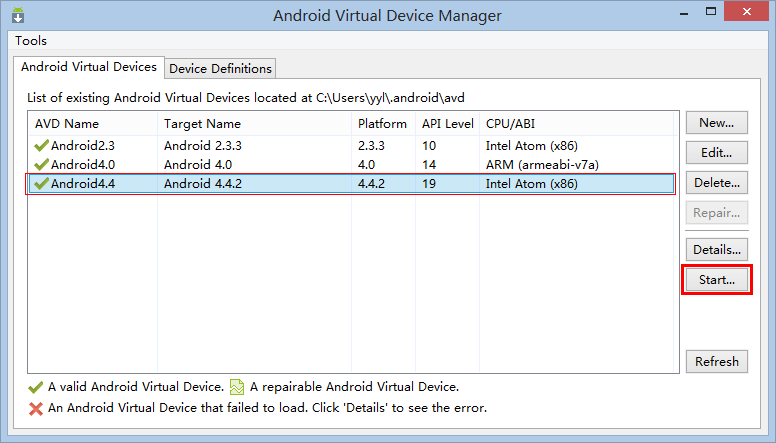

• 启动模拟器



  选择“Android4.4.2”模拟器，点击“Start...”启动。

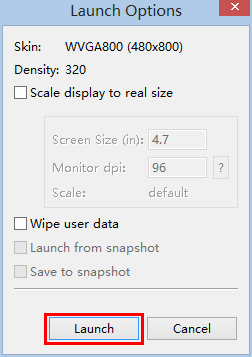

• 设置启动配置信息



  Scale Display to real size	是否缩放到设置的模拟器分辨率，在PC分辨率低时使用
  Wipe user data	是否擦除用户数据，重置模拟器时使用

  点击“Launch”启动。

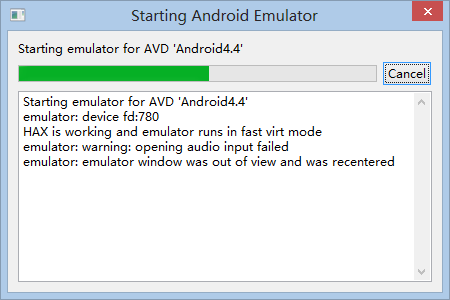

• 等待加载模拟器



  PC的配置决定速度，耐心等待模拟器的启动。

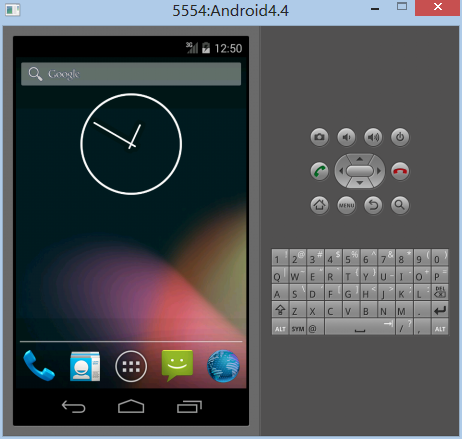

• 完成启动模拟器



  模拟器配置完毕，这时可通过HBuilder的真机运行功能进行连接，参考后面“应用调试”章节。

真机调试环境

如果有Android设备，并且系统是4.4以上版本，那么可以直接使用真机进行调试 ，比模拟器的调试速度更快。

检测设备版本

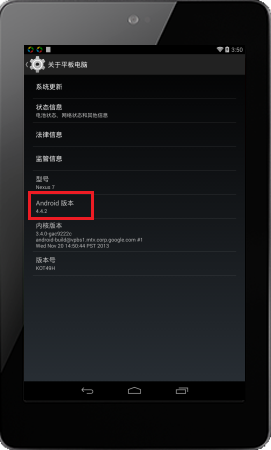

打开系统“设置”-> “关于”，查看Android版本：

Android版本必需是4.4及以上，否则无法进行应用调试。请参考“模拟器调试环境”章节使用模拟器进行应用调试。

显示开发者选项

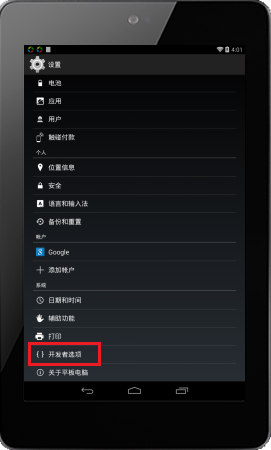

Android设备默认“开发者选项”是隐藏的，需要打开“设置”-> “关于”页面，多次（7次）点击“版本号”项，返回到“设置”页面可显示“开发者选项”：

点击“开发者选项”，打开“开发者选项”设置页面。

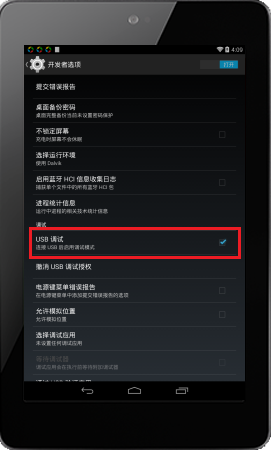

开启USB调试

连接PC

Android设备通过USB数据线连接到PC，如果系统无法正确识别，则需要安装驱动，通常可到设备制造商的官方网站下载安装。也可使用第三方手机助手软件安装，如“360手机助手”、“应用宝”等。

PC识别到设备后，这时可通过HBuilder的真机运行功能进行连接并安装HBuilder应用，参考后面“应用调试”章节。

应用调试

配置完模拟器或真机调试环境后，可通过Chrome的DevTools工具快速调试HBuilder开发的移动应用。

安装HBuilder应用

启动HBuilder后会自动检测连接到PC上的设备（模拟器或真机），创建“移动App”后，可通过以下方式在设备上安装HBuilder应用进行调试：

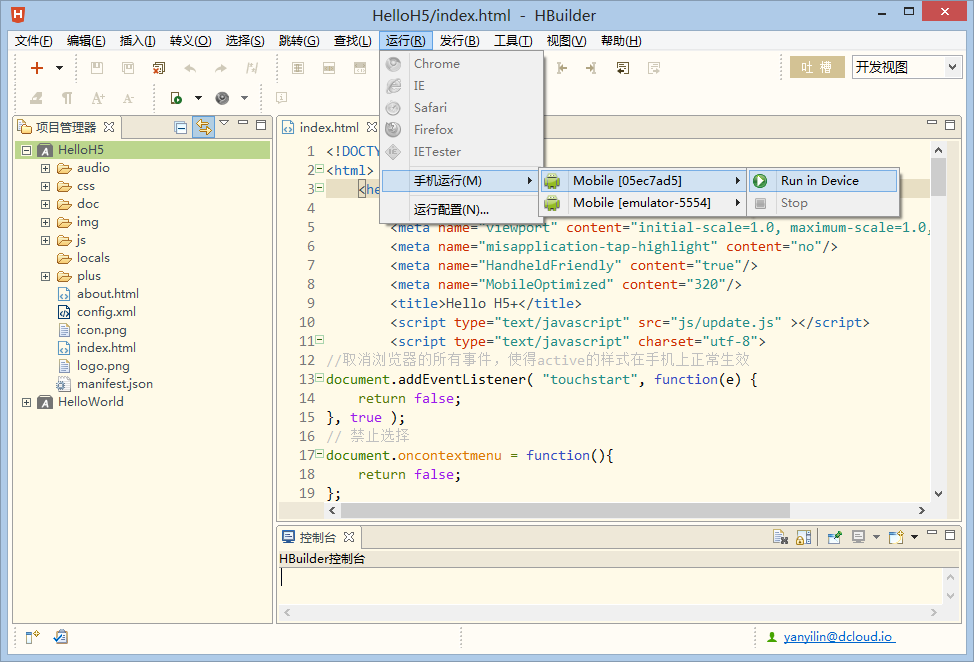

• 通过“运行”菜单启动

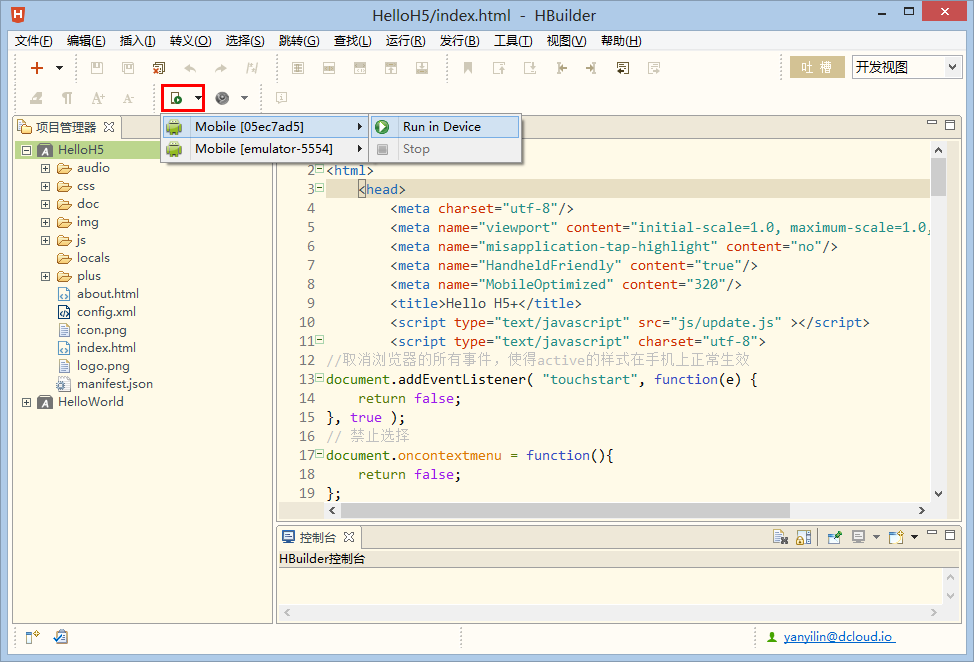

• 通过工具栏启动

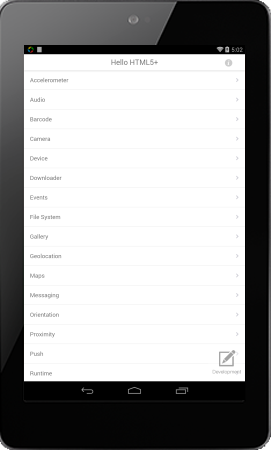

  设备上安装完HBuilder应用后，会同步应用资源并自动运行：

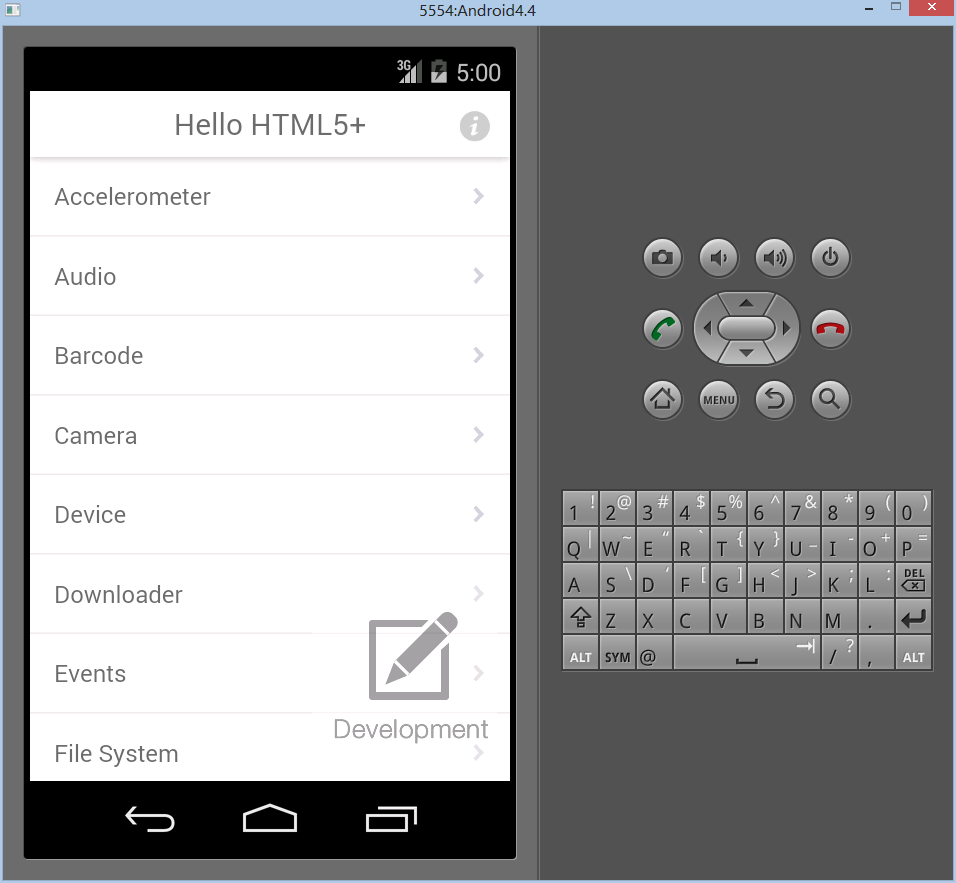

• 模拟器



• 真机



应用启动后则可通过Chrome的DevTools工具连接进行调试。

使用Chrome调试

检测Chrome版本号

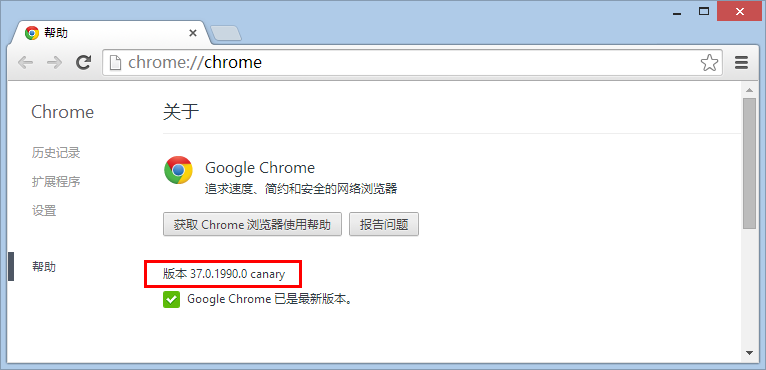

Chrome 30及以上版本才支持Android设备调试，打开Chrome的关于页面查看：

要求最低Chrome30以上版本，如果版本太低则需更新版本，推荐使用最新版本。

打开设备检查页面

在Chrome地址栏，输入“about:inspect”或通过“菜单”->“工具”->“检查设备”打开设备检查页面：

DevTools工具会自动检测已连接设备运行的可调试页面列表，点击对应页面的“inspect”链接打开调试页面。

页面调试

打开调试页面后DevTools会自动加载相关资源，调试页面操作方式与普通html调试页面完全一致。

注意：如果页面长时间显示空白页面，是因为DevTools无法从服务器加载相关的调试资源，需要翻墙才能下载。

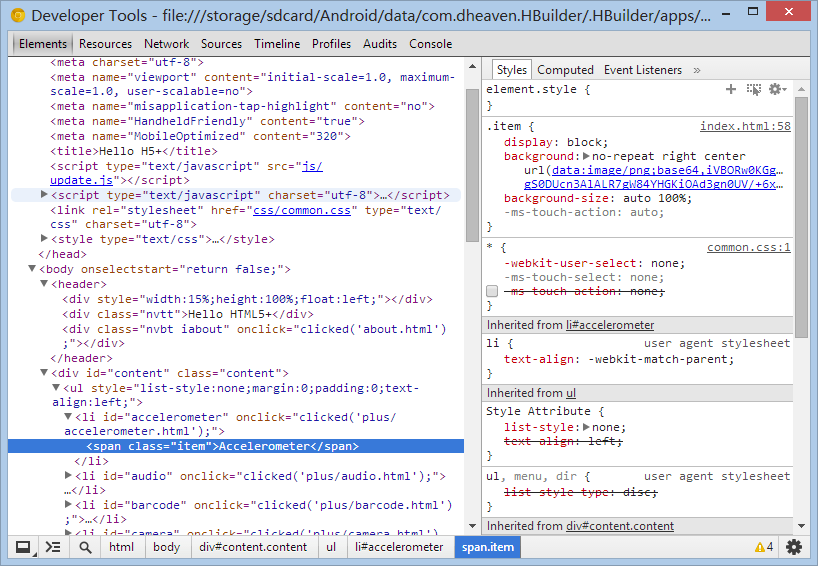

• 在Elements下查看DOM结构



  选中DOM元素后，在设备上会高亮显示，右侧Styles下修改CSS属性可即时生效：

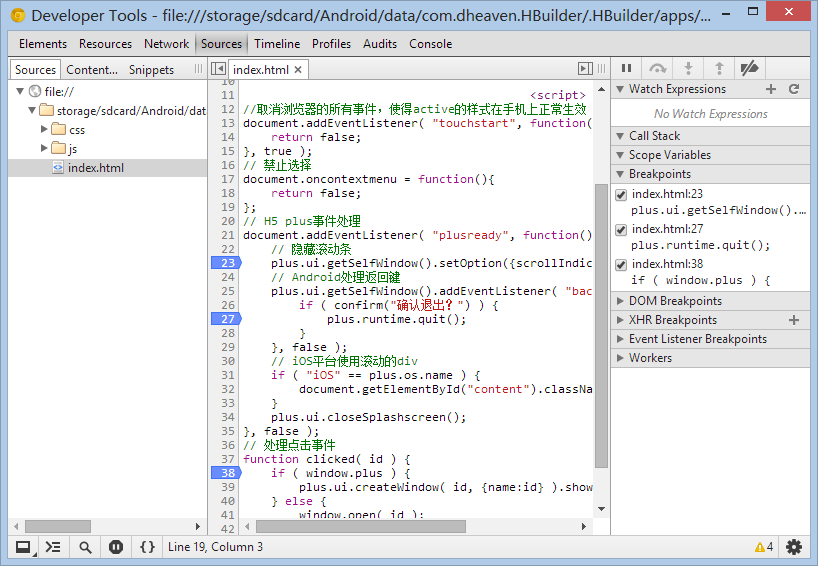

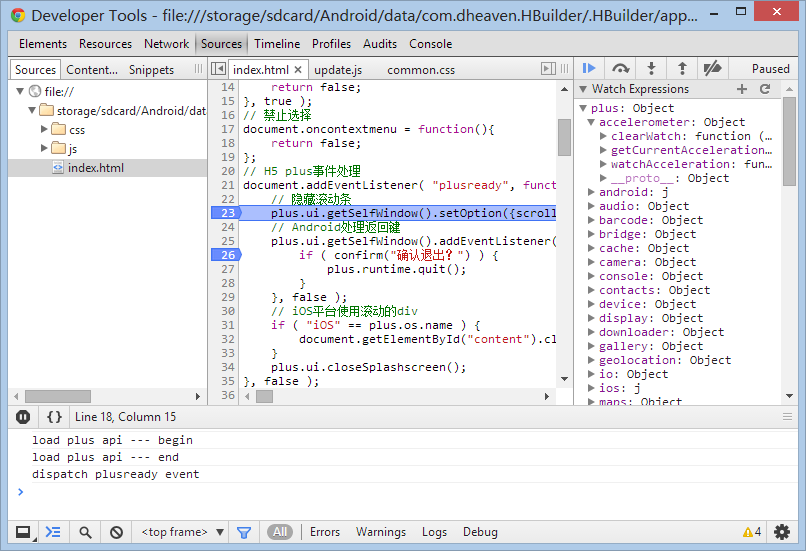

• 在Sources下断点调试JavaScript



  按F5可重新加载页面，重新开始调试。
